Everest XL Detect系列韋林工業視頻內窺鏡
? 直觀、簡單易用的操作
? 伺服電機All-way?360°探頭全方位連續電動導向
? 支持外接鍵盤中英文輸入
? 延時曝光、5倍數字變焦、負片、圖像反轉功能
? 支持探頭超溫報警功能
? 可選交流、直流供電
? 可選MDI功能
? 具有比較法測量功能、可選裝雙物鏡測量功能
? 4GB內存(XL Detect)；16GB內存(XL Detect+)
? 2個USB?2.0端口，VGA視頻輸出、LCD全尺寸顯示屏
? 可互換的雙螺紋光學物鏡轉接頭
? 可選2小時或4小時鋰電池供電
? 具有導向方位矢量圖
? 定制型運輸和存儲機箱
測量
Everest XL Detect和 XL Detect+ 系列產品是一款具有比較法測量功能，且可以升級雙物鏡測量功能的視頻內窺鏡。其負片、縮放功能可使選點光標的位置更加準確。
支持的測量功能
| 功能 | 雙物鏡測量 | 比較測量 |
| 長度/距離 | ■ | ■ |
| 深度 | ■ | |
| 點到線的距離 | ■ | ■ |
| 斜面上距離 | ■ | |
| 面積 | ■ | ■ |
| 多線段長度 | ■ | ■ |
| 圓形量規 | ■ | |
| 5倍局部放大視窗 | ■ | ■ |
| 每幅圖可進行五次測量 | ■ | ■ |
標準精確度 在規定的測量條件下進行測量時，經過專業培訓的檢測人員可確保使用雙物鏡測量實現95%以上的測量精確度
最小精度值 雙物鏡測量可達0.01mm
超級便攜
Everest XL Detect和 XL Detect+ 系列產品選用長待機時間的鋰電池供電，沒有笨重的主機，XL Detect系統的重量僅為1.73公斤，XL Detect+系統的重量僅為1.98公斤，使檢測人員的操作空前的簡便，并且能夠輕松到達任何地方。
操作環境
| 視頻探頭工作溫度 | -25°C～100°C，溫度在0°C以下應減少導向操作 |
| 主機系統工作溫度 | -20°C～46°C，液晶屏在0°C以下需要預熱 |
| 存儲溫度 | -25°C～60°C |
| 相對濕度 | 最大95%，無冷凝 |
| 防水性 | 探頭和鏡頭能承受1bar的水壓，相當于10.2米水深 |
系統
| 機箱尺寸 | 48.8cm x 38.6cm x 18.5cm |
| 系統重量 | XL Detect： 含機箱：6.5kg； 不含機箱：1.73kg XL Detect+：含機箱：6.74kg；不含機箱：1.98kg |
| 電池指標 | 電池：電壓8.4V，38Wh(2小時)或75Wh(4小時) |
| 電源供電 | AC輸入：100V～240Vac ，50~60Hz，電流最大1.5A DC輸出：9.5V，6.0A |
| 構造 | 集成Versalon?(JP)緩沖器的聚碳酸酯外殼 |
| 尺寸 | XL Detect：9.53cm x 13.34cm x 34.29cm XL Detect+：10.2cm x 16.5cm x 34.3cm |
| 液晶監視器 | XL Detect：集成9.40cm(3.7英寸)主動式矩陣VGA彩色液晶顯示器， 分辨率640x480 XL Detect+：集成12.70cm(5.0英寸)主動式矩陣VGA彩色液晶顯示器， 分辨率640x480 |
| 操縱桿控制 | 360°All-Way?全方位探頭導向，菜單訪問和導航 |
| 按鈕設置 | 用戶訪問功能、測量和數字功能 |
| 音頻 | 集成2.5mm耳機/麥克風插孔 |
| 內存 | XL Detect：4GB；XL Detect+：16GB |
| 數據輸入/輸出端口 | 2個USB?2.0端口 |
| 視頻端口 | VGA數字視頻信號輸出接口 |
| 亮度控制 | 自動/手動調節 |
| 照明類型 | 后置白色LED |
| 白平衡 | 初始設置或用戶自定義 |
| 延時曝光 | 自動/手動模式下均達12秒 |
達標和分類
| MIL-STD-810G | 符合美國國防部環境測試第506.5、507.5、509.5、510.5、511.5、514.6、516.6和521.3部分的要求 |
| MIL-STD-461F | XL Detect：符合美國國防部電磁干擾RS103-ABOVE DECK的要求 XL Detect+：可根據要求提供 |
| 標準 | 1組A級:EN61326-1 (基本抗輻射性能） UL,IEC,EN CSA-C22.2: 61010-1 UN/DOT T1-T8 |
| IP等級 | XL Detect ：IP55 XL Detect+：IP65 |

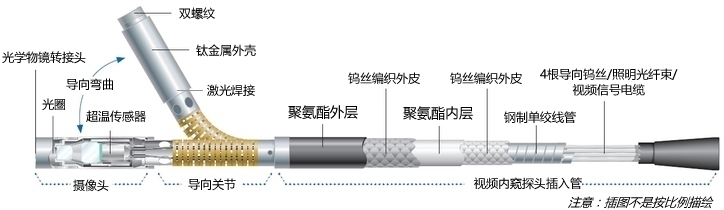

視頻內窺探頭
攝像頭(3.9mm直徑探頭)
| 圖像傳感器 | 1/10 英寸彩色SUPER HAD? CCD攝像頭 |
| 像素數 | 290,000原生像素 |
| 攝像頭外殼 | 鈦金屬 |
攝像頭(4.0mm直徑探頭)
| 圖像傳感器 | 1/10 英寸彩色SUPER HAD? CCD攝像頭 |
| 像素數 | 290,000原生像素 |
| 攝像頭外殼 | 鈦金屬 |
攝像頭(6.1mm直徑探頭)
| 圖像傳感器 | 1/6 英寸彩色SUPER HAD? CCD攝像頭 |
| 像素數 | 440,000原生像素 |
| 攝像頭外殼 | 鈦金屬 |
攝像頭(8.4mm直徑探頭)
| 圖像傳感器 | 1/6 英寸彩色SUPER HAD? CCD攝像頭 |
| 像素數 | 440,000原生像素 |
| 攝像頭外殼 | 鈦金屬 |
軟件
| 操作系統 | 實時多任務操作系統 |
| 用戶界面 | 簡單下拉式菜單，使用導向操縱桿執行菜單導航 |
| 文件管理 | 嵌入式文件管理軟件，支持：文件與文件夾創建、命名、復制、刪除； 存入內部閃存(C:\) 或USB 閃存盤；通過U盤實現與C盤間的雙向拷貝 |
| MDI軟件（選配） | 提供用戶自定義的檢測指導，創建MS word?兼容的檢測報告 |
| 音頻數據 | 與計算機兼容的（.AAC)文件格式 |
| 圖像控制 | 圖像獲取、調用、翻轉、負片、5倍數字縮放、分屏、單一視圖 |
| 視頻錄制 | 格式：MPEG4；分辨率：H640xV480；幀速率：30fps |
| 靜態圖片 | 格式：JPEG(.JPG)、Bitmap(.BMP) |
| 文本注釋 | 支持各國語言的全屏文本疊加（100個字符） |
| 圖形注釋 | 箭頭標識 |
| 導向控制 | 鎖定/步進、復位、粗調或微調等功能 |
| 軟件升級 | 通過U盤現場進行系統升級 |
| 菜單語言 | 英文、德語、西班牙語、法語、意大利語、俄語、中文、波蘭語、日語、 韓語、葡萄牙語 |
視頻內窺探頭導向能力
| 有效工作長度 | 平直狀態下導向彎曲度的最小值 |
| 2.0m、3.0m、4.5m | 160° |
| 6.0m | 140° |
| 10.0m | 120° |
注意：探頭導向彎曲度通常會超過最低規格。
視頻內窺探頭尺寸
| 直徑 | 視頻內窺探頭工作長度 |
| 3.9mm 、4.0mm | 2.0m、3.0m |
| 6.1mm | 2.0m、3.0m、4.5m、6.0m |
| 8.4mm | 3.0m、10.0m |
備注：韋林提供多樣的特殊客戶定制型探頭，滿足不同工業檢測需求，最長可達30米。
光學鏡頭
| 視向 (DOV) | 顏色 標識 | 視野 (FOV)* | 焦距 （DOF） | 3.9mm （鏡頭型號） | 4.0mm （鏡頭型號） | 6.1mm （鏡頭型號） | 8.4mm （鏡頭型號） |
| 觀察鏡頭 | |||||||
| 前向 | 無 ? | 80° | 6mm-80mm | PXT480FG | |||
| 前向 | 橙色 ● | 90° | 3mm-40mm | PXT490FN | |||
| 前向 | 無 ? | 80° | 35mm-無窮遠 | T4080FF | |||
| 前向 | 黑色 ● | 115° | 4mm-無窮遠 | T40115FN | |||
| 前向 | 無 ? | 50° | 50mm-無窮遠 | XLG3T6150FF | |||
| 前向 | 白色 ● | 50° | 12mm-200mm | XLG3T6150FG | |||
| 前向 | 橙色 ● | 80° | 3mm-20mm | XLG3T6180FN | |||
| 前向 | 黃色 ● | 90° | 20mm-無窮遠 | XLG3T6190FF | |||
| 前向 | 黑色 ● | 120° | 5mm-120mm | XLG3T61120FG | |||
| 前向 | 灰色 ● | 120° | 20mm-無窮遠 | T61120FF | |||
| 前向 | 橙藍色 ●● | 65° | 65mm-無窮遠 | T6165FF** | |||
| 斜向 | 紫色 ● | 50° | 12mm-80mm | XLG3T6150FB | |||
| 前向 | 黑色 ● | 120° | 5mm-200mm | XLG3T84120FN | |||
| 前向 | 無 ? | 40° | 250mm-無窮遠 | XLG3T8440FF** | |||
| 前向 | 白色 ● | 40° | 80mm-500mm | XLG3T8440FG | |||
| 前向 | 黃色 ● | 80° | 25mm-500mm | XLG3T8480FG | |||
| 前視 | 橙藍色 ●● | 120° | 20mm-無窮遠 | T84120FF | |||
| 側向 | 棕色 ● | 80° | 4mm-80mm | PXT480SG | |||
| 側向 | 紅色 ● | 90° | 2mm-16mm | PXT490SN | |||
| 側向 | 藍色 ● | 120° | 6mm-無窮遠 | T40120SF | |||
| 側向 | 紅色 ● | 115° | 1mm-30mm | T40115SN | |||
| 側向 | 棕色 ● | 50° | 45mm-無窮遠 | XLG3T6150SF | |||
| 側向 | 綠色 ● | 50° | 9mm-160mm | XLG3T6150SG | |||
| 側向 | 藍色 ● | 120° | 4mm-100mm | XLG3T61120SG | |||
| 側向 | 紅色 ● | 80° | 1mm-20mm | XLG3T6180SN | |||
| 側向 | 棕色 ● | 40° | 250mm-無窮遠 | XLG3T8440SF** | |||
| 側向 | 綠色 ● | 80° | 25mm-500mm | XLG3T8480SG | |||
| 側向 | 藍色 ● | 120° | 4mm-200mm | XLG3T84120SN | |||
| 雙物鏡測量鏡頭 | |||||||
| 前向 | 黑色 ● | 50°/50° | 5mm-45mm | PXTM45050FG | |||
| 前向 | 黑色 ● | 55°/55° | 5mm-無窮遠 | TM40555FG | |||
| 前向 | 黑色 ● | 60°/60° | 4mm-80mm | XLG3TM616060FG | |||
| 前向 | 黑色 ● | 60°/60° | 4mm-50mm | XLG3TM846060FG | |||
| 側向 | 藍色 ● | 50°/50° | 4mm-45mm | PXTM45050SG | |||
| 側向 | 藍色 ● | 55°/55° | 4mm-無窮遠 | TM405555SG | |||
| 側向 | 藍色 ● | 50°/50° | 2mm-50mm | XLG3TM615050SG | |||
| 側向 | 藍色 ● | 60°/60° | 4mm-50mm | XLG3TM846060SG | |||
*FOV取對角線長度
**表示亮度輸出最高的鏡頭
